很多用戶在購買JZC350混凝土攪拌機設備時，對攪拌機械設備了解并不多，對攪拌機上的電源控電配件也不知道怎么用？小編來詳細介紹指導一下。

350混凝土攪拌機電源控電配件使用指導：

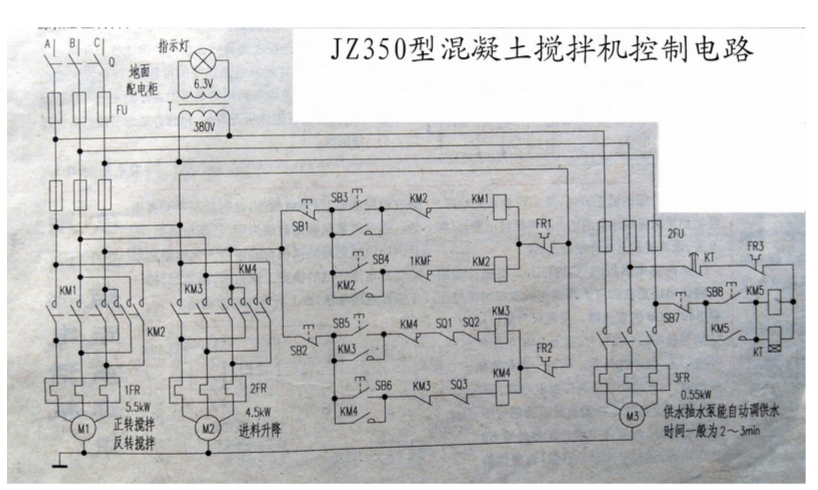

圖為：JZC350型混凝土攪拌機控制電路圖

1. 攪拌機構的控制攪拌機構是由電動機的正反轉運轉來完成的，電動機正轉時開始進行攪拌，反轉時將攪拌的混凝土排出。

(1) 攪拌過程:按下按鈕SB1，接觸器KM1得電吸合后并自動上鎖，其主觸點閉合，電動機M1得電后正轉，進行攪拌。(2) 排料過程:按下按鈕SB2, SB2常閉觸點會先斷開，使接觸器KMI失電釋放，電動機M1停轉。SB2常開觸點閉合后，使接觸器KM2得電吸合并會自動上鎖，其主觸點閉合，電動機M1反轉，將混凝土排出。

2. 上料裝置上的控制上料裝置是由電動機M2的正反轉運行完成的，電動機M2正轉時料斗上升，M2反轉時料斗下降，在其上升、下降運行的限位置都沒有限位置開關SQ1, SQ2加以保護。為了防止料斗負載運行時停電，以保證運行時的安全，采用電磁制動器YB作機械制動裝置。具體使用指導如下：

 (1)料斗上升:按下SB3，接觸器KM3得電吸合并自鎖，其主觸點閉合，電動機M2正轉，料斗上升。

 (2)料斗下降:按下SB4, SB4常閉觸點先斷開，使接觸器KM3失電釋放，電動機M2停轉。SB4常開觸點閉合，使接觸器KM4得電吸合并自鎖，其主觸點閉合，電動機M2反轉，料斗下降。 料斗上升、下降的自動停車由限位開關SQ1利SQ2控制。在上升限位置另設位置保護開關SQ3，且配有限位接 觸器KM5，當料斗上升碰到SQ1時，限位開關失控，料斗將繼續上升碰到SQ3，使接觸器KM5失電，其主觸點分斷， 料斗立即停車。

為了使料斗能在規定或任何位置停下來，或避免突然停電而造成料斗下降，在料斗提升機M2主電路中增設一制動器YBo 3.供水系統操作供水系統操作由電磁閥EV得電供水。 攪拌需要用水時，按動SB7，電磁閥得電供水，松開按鈕SB7，停止供水。

以上是JZC350型混凝土攪拌機電源控電配件使用指導，由昌利建機小編整理編輯。鄭州昌利機械制造有限公司司是長期從事建筑工程機械研制的企業，產品暢銷國內外多個國家地區，有攪拌機械設備購買需求的客戶歡迎撥打官網免費熱線電話咨詢訂購，24小時開機在線哦！~

混凝土機械設備相關問答

問：JS500混凝土攪拌機提升功率多大？

答：JS500混凝土攪拌機的提升電機的功率，國內多數廠家選擇使用5.5KW的電機，也有選用7.5KW電機的。

問：HZS180攪拌站可以不可以進行簡易配置？

答：沒有簡易配置。簡易配置的HZS120型混凝土攪拌站，只是一些小廠家，經銷人，為了節約成本，蒙騙對攪拌站設備不懂之人的說法，如果遇到此類的說辭，筆者建議小心上當受騙。

問：一個混凝土25站需要配備幾輛罐車？我自己有一輛了

答：普通情況下，一般一條25攪拌站生產線，配置2輛小方量的混凝土運輸車基本就能滿足需要了。

問：混凝土25站標準配置有哪些？最好詳細點的

答：標準配置為：JS500主機一臺，PLD800三倉配料機一座，水計量一套，水泥計量一套，外加劑計量一套，粉煤灰計量一套，60T粉罐兩座，LSY219*8M輸送泵兩套，氣路系統一套，控制系統一套。

問：混凝土35站使用壽命？最少能用幾年？

答：一套HZS35型混凝土攪拌設備，國內大廠設備，質量有保障的廠家，正常使用壽命在5---7年。

問：建個混凝土25站占地面積要多大？幾畝地大小夠嗎？

答：HZS25型攪拌站設備的占地面積不大，大約為：15m*12m。加上沙石料，辦公區域，停車區域等，至少需要三畝土地的面積。

問：雙臥軸強制混凝土攪拌機攪拌電機停止運轉是什么原因產生的?怎樣排除?

答：攪拌電機停運可能有兩種原因：1，可是由于過載，攪拌筒內有石子卡住攪拌葉片;2，熱繼電器的額定電流調的偏小。排除攪拌葉片與襯板間卡住的石子，啟動熱繼電器復位。調整熱繼電器的整定電流值，使其等于或略大于電機的1H。

問：JS750什么意思？麻煩專家給解釋一下

答：按照行業規定，JS代表雙臥軸強制攪拌，750代表攪拌機的出料容量是750L,也就是常說的0.75立方。

問：HZS50型混凝土攪拌站是單獨計量么？水。水泥什么的分別稱量

答：HZS50型混凝土攪拌站中，水，水泥，粉煤灰，外加劑，多為單獨計量，其中砂石骨料，可以采用單獨計量，也可以采用累加計量。
