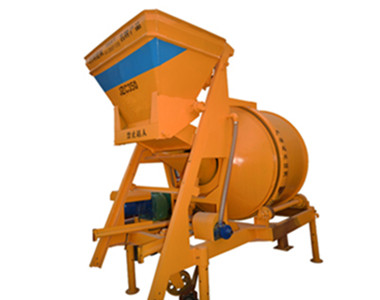

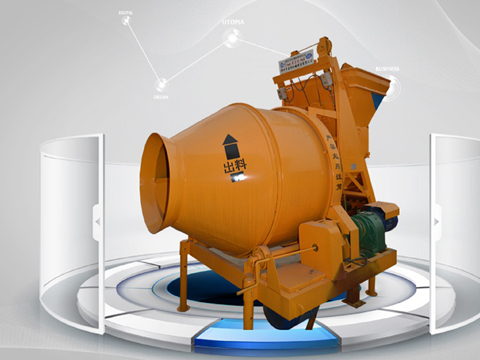

JZC350混凝土攪拌機

JZC350攪拌機屬于自落式雙錐反轉出料的移動式混凝土攪拌機，單次可攪拌350L混凝土，每小時可出產約10~14m³混凝土，該攪拌機可在道路、橋梁工程或中小型混凝土構件廠廣泛地使用。

187 6885 0222

免費咨詢報價

產品優點

1.齒圈轉動、傳動可靠、運轉穩定；

2.低噪音、低能耗;

3.結構精巧、操作方便；

4.攪拌質量好、生產率高。

產品參數

結構簡介

JZC350攪拌機整體結構由攪拌筒、托輪和傳動系統等系統組成。

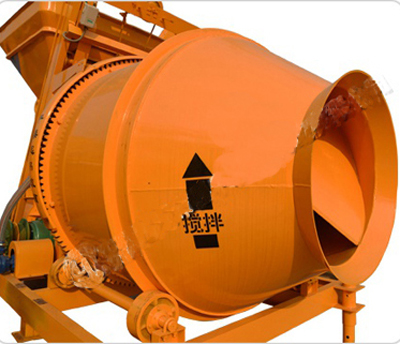

一.滾筒結構

攪拌筒是攪拌機的主要部件，外形為雙錐形，筒內有兩對高低葉片交叉狀布置，分別與拌筒軸線呈一定夾角，攪筒旋轉的時候，葉片使物料提升下落的同時還沿著軸向來回攪動，因此攪拌較為強烈，攪拌時間35~45秒即可出料。

攪拌筒的出料錐體內焊接有兩片出料葉片，當攪拌筒的旋轉方向發生改變，混凝土就被低葉片推入出料葉片，排出筒外。

攪拌筒有四個托輪支撐，攪拌筒經電機帶動減速箱驅動齒圈旋轉，因此惡劣天氣仍可以穩定工作。

二.傳動系統

減速箱為二級圓柱齒輪減速，傳動比為6.04248，三角皮帶輪樹比為2.3912，攔筒齒圈速比為7.1111，總傳動比為102.7467。攪拌筒正反轉通過電機換向實現。

三.進料機構

進料機構由上料斗、爬梯、接長軌道與落地軌道系統組成。

進料斗的升降與爬翻動作，由齒輪減速箱的輸出軸通過軸端的進料離合器和鋼絲繩卷筒帶動，離合器由手動操縱桿控制。料斗的上限位置由限位裝置，自動脫開離合器。

四.供水系統

供水系統由電機、水泵、調節閥和管路組成

電機通電后水泵即可將水直接注入拌筒，并通過調節閥來調節水的流量，（出廠時流量已調整合適）。攪拌所需的水量，是通過電氣箱內的時間繼電器直接控制水泵電機運轉時間來實現的。用戶可按給定時間流量關系圖，選擇要求水量所需時間，并可定期的校核或修正該圖。供水時，按一下左邊的一只按鈕，水泵啟動，達到規定的時間后，供水電路自動切斷。右邊的旋轉式按鈕旋轉后，按一下左邊的按鈕，可連續供水，推進沖洗管，接上水管，可以沖洗攪拌機外表。拉出沖洗管，攪拌恢復正常供水狀態。

常見問題

1.JZC350混凝土攪拌機的供水系統是怎么樣工作的？

答：啟動水泵，即可將水注入攪拌筒，攪拌每罐混凝土所需水量，由電控系統中的時間繼電器控制水泵運轉時間來掌握，當按鈕旋轉到“時控”位置時，水泵會按設定的時間運轉和自動停止。當按鈕旋轉到“手動”位置時，可以連續供水，JZC350還另設一裝管路，供攪拌筒身外用水和清洗整機使用。

2.JZC350混凝土攪拌機的底盤構造是怎么樣的？

答：底盤為焊接結構。下部裝走輪胎兩個，前部裝牽引桿供拖行之用，為便于作短距離拖行及停放，JZC350型攪拌機配有前支輪，底盤四角裝有可調高低的支腿。攪拌機工作時，應將支腿撐牢，使整機穩定。拖行時，應將支腿收起在其高位置用插銷固定，并應將前支輪翻上掛好。
