產品介紹

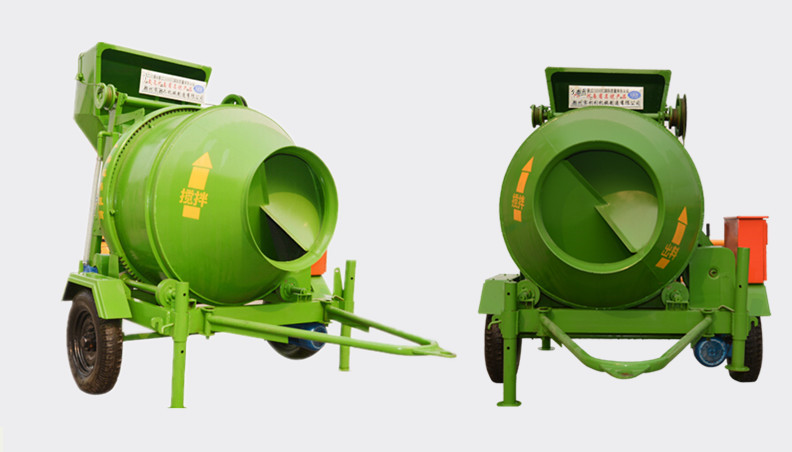

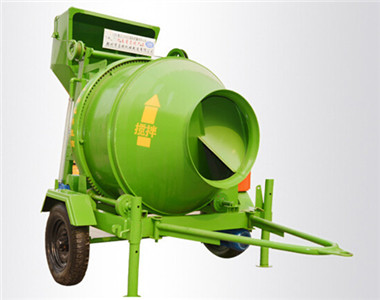

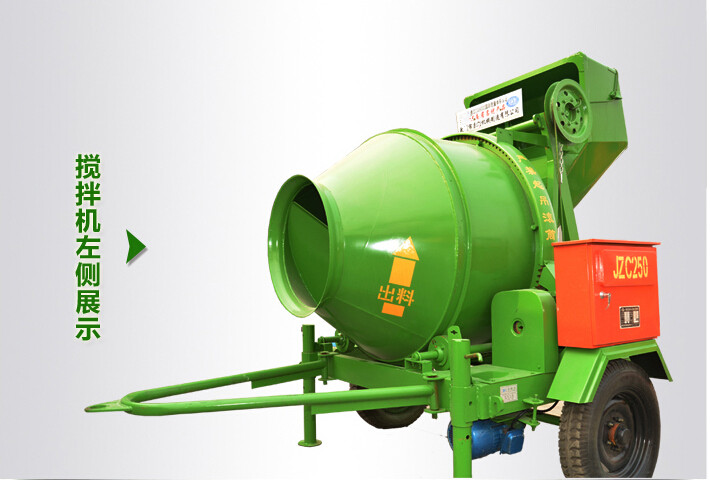

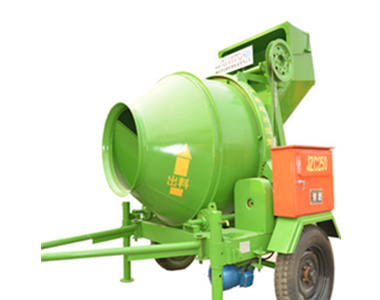

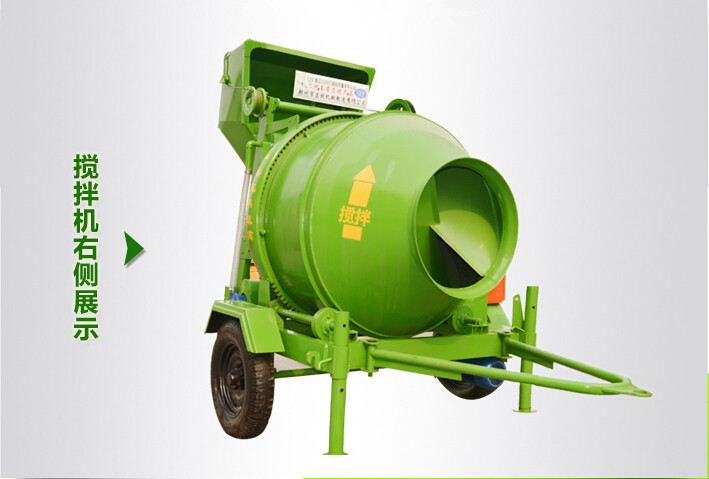

JZC250混凝土攪拌機屬于自落式雙錐反轉出料攪拌機，由齒圈傳動帶動拌筒，工作方式為正轉攪拌，反轉出料，可攪拌塑性混凝土和半干硬性混凝土，適用于中小型的建筑工地、道路、橋梁工程和混凝土構件廠。

JZC250攪拌機依照GB/T9142-2000《混凝土攪拌機》設計制造，結構合理，具有以下優點：

1.生產效率高、攪拌質量好

2.外形美觀、結構新穎

3.重量輕、移動方便

該攪拌機廣受用戶的青睞，是一種較先進的機型。

產品參數



產品細節

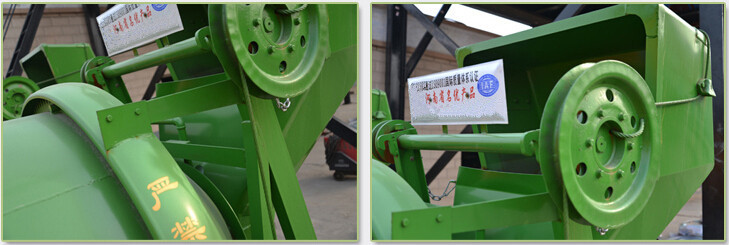

進料系統





進料斗手操作桿控制

料斗上限位置由限位裝置掌控，當料斗到位時，離合器自動脫開，料斗靠本身的自重下落，料斗落地時將手松開。

進料機構由上料架、進料斗及提升裝置等組成。

攪拌系統

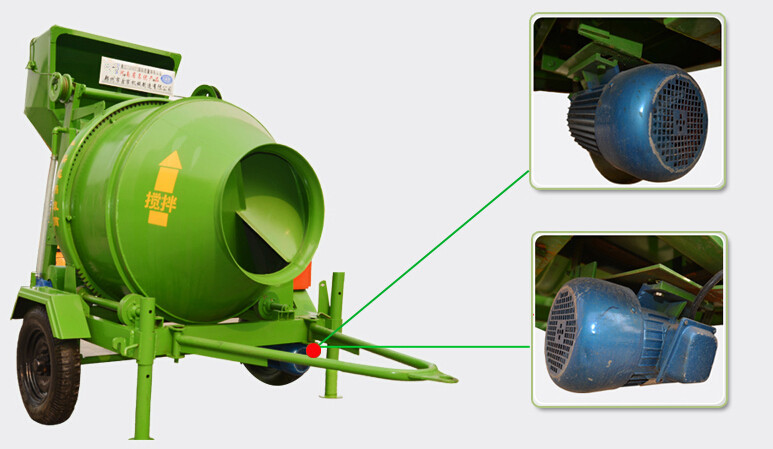

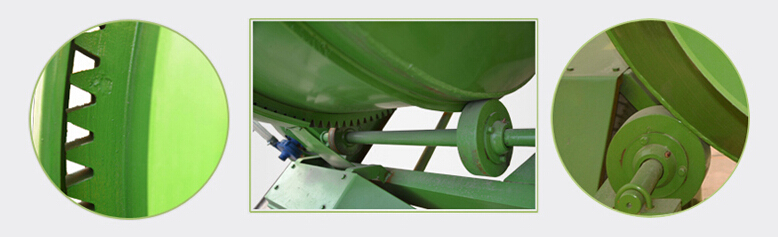

攪拌筒由四個托輪負責支撐，攪拌筒旋轉由電動機經傳動系統帶動裝在筒體上的大齒圈實現，工作穩定可靠，拌筒的正反轉由電動機換向?qū)崿F(xiàn)。

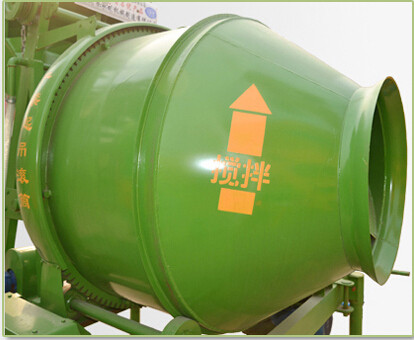

攪拌筒

攪拌筒的構造為雙錐形，筒體內部焊有高、低葉片，分別和筒軸線成一定夾角。

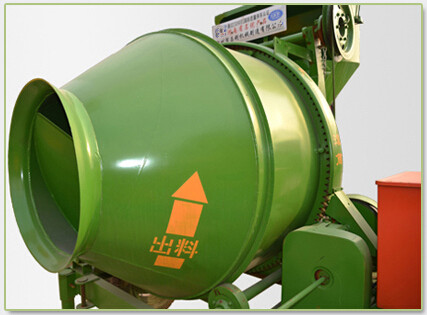

出料口

出料錐體內部焊接有一對出料葉片，當混凝土攪拌完成后，改變拌筒旋轉的方向，混凝土經低葉片和出料葉片由出料錐口部排出。

攪拌機構為攪拌機的工作部件，由拌筒、托輪和傳動系統組成。

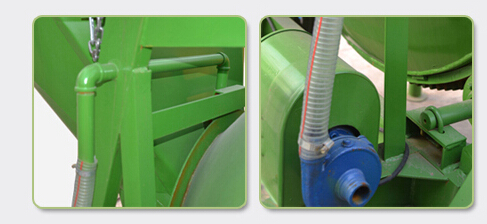

供水系統

啟動水泵可將水注入拌筒，由電控系統中的時間繼電器控制水泵運轉時間來掌握攪拌每罐混凝土所需水量。

供水系統由電動機、水泵、調節閥、吸水閥及管路組成。

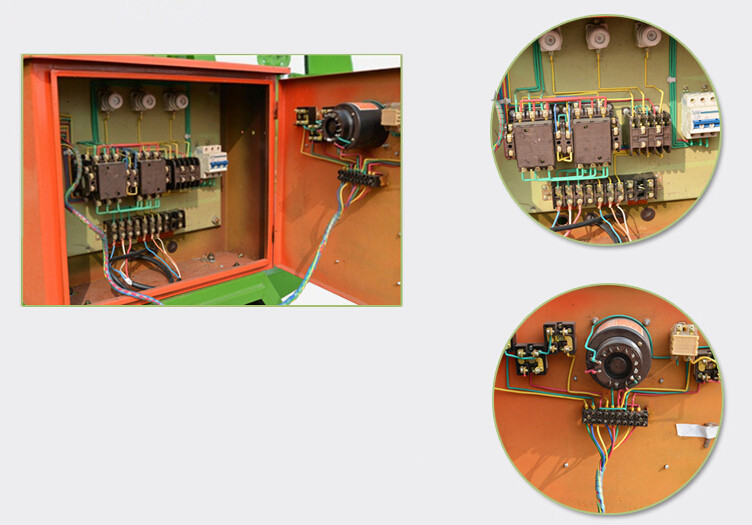

電氣系統

JZC250混凝土攪拌機在整機上設有電氣控制箱，操作按鈕及時間繼電器均安裝在箱門上，并設有防護罩。

底盤

底盤是焊接結構。下部裝有兩個輪胎，前部裝牽引桿供拖行之用。

常見問題

一.JZC250混凝土攪拌機攪拌機構是怎么樣構成和工作的？

答：攪拌機構是攪拌機的工作部件，由拌筒、托輪及傳動系統組成。攪拌筒的構造，簡體為雙錐形，筒內焊有高、低葉片，分別與拌筒軸線成一定夾角。攪拌進，隨著拌筒旋轉，葉片使物料在提升、下落的同時，又作軸向往復攪動，因此攪拌強烈，效果較好。一般建筑混凝土的攪拌時間JZC250型約需35S-45S。

在抖筒的出料錐體內部，焊有一對出料葉片，當混凝土拌好后，改變拌筒旋轉方向，混凝土即經低葉片及出料葉片由出料錐口部排出。

攪拌筒由四個托輪支承，攪拌筒的旋轉是由電動機通過傳動系統帶動裝在簡體上的大齒圈子而實現的，工作可靠，拌筒的正反轉是由電動機換向?qū)崿F(xiàn)的。

二.JZC250混凝土攪拌機該怎么樣進行試運轉？

答：新攪拌機或經修理、轉運的攪拌機在使用前，應按下列要求進行安裝及試運轉。
